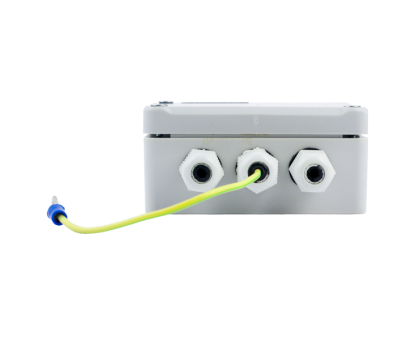

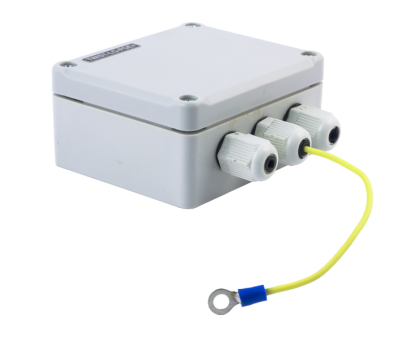

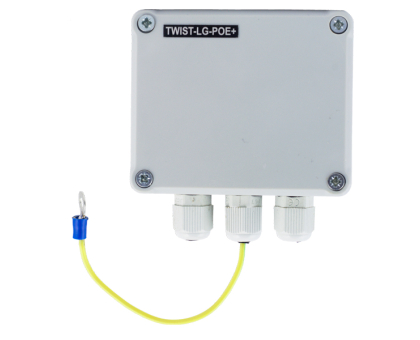

Пристрій для грозозахисту Twist-LG-PoE+

Пристрій захисту від наведених імпульсних напруг TWIST LG-PoE+ використовується для захисту порту Ethernet (10/100Base-TX) мережевого обладнання від високовольтних імпульсних перенапруг у лініях зв'язку, викликаних електростатичними зарядами, грозовими розрядами, сильними електромагнітними полями, імпульсними високовольтними наведеннями і перепадами напруги. Пристрій TWIST LG-PoE+ підтримує обидві схеми організації віддаленого живлення Power over Ethernet (PoE) IEEE802.3af і PoE+ IEEE802.3at. TWIST LG-PoE+ захищає мережеве обладнання і з'єднувальний кабель при попаданні фазної напруги живильної мережі 220В на будь дріт кабелю зв'язку.
Для правильної роботи пристрій вимагає обов'язкового сигнального заземлення.
Монтаж і експлуатація

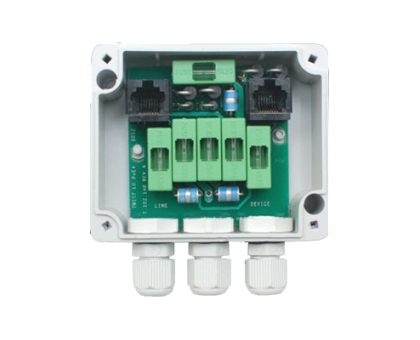

Пристрій підключається в розрив лінії передачі, поруч із захисним пристроєм. Напрямок підключення має значення і вказано на кришці корпусу приладу (LINE – до лінії, DEVICE – до захищається приладу). Клема заземлення вимагає обов'язкового підключення до контуру заземлення з системою вирівнювання потенціалів згідно з чинною редакцією ПУЕ. В іншому випадку захист обладнання не гарантується. Підключення до заземлення виконується кабелем діаметром не менше 0.7 мм, з опором не більш 4 Ом. Вплив високоенергетичних імпульсів і потрапляння напруг, що перевищують паспортні значення, на довгі лінії зв'язку може викликати перегорання плавких вставок пристрою захисту. Відновлення працездатності зводиться до заміни плавких вставок. Їх номінали (0,25 А й 1А) і місця установки вказані на кришці корпусу приладу
