Модель:
11933-06
Виробник:
Roger Technology
Наявність:
Є в наявності
48 668грн

Доставка

Самовивіз з магазину

Уточнюйте

БЕЗКОШТОВНО

Нова Пошта

від 1 до 3 днів

за тарифами перевізника

Кур'єром по Києву

Уточнюйте

150 грн


Бесщеточный интенсивный привод для распашных ворот состворкой до 4 м


Прочный стальной винт с ходовой гайкой и вилкой

Вилка и гайка, в винтовойпередаче, изготовлены из материалов высшего качества. В частности, бронзоваягайка, которая движется по закаленному стальному валу, имеет полностьюрезьбовую внутреннюю поверхность и плотно прилегает к стальной тяговой вилкедля обеспечения точного механического соединения.



Высокоточная инженерия

Редукторы изготовлены только извысококачественных материалов, таких как алюминий, сталь, чугун и бронза.Зубчатые передачи с шарикоподшипниками с двойной защитой обеспечиваютабсолютную точность между осями.



Рычаг разблокировки с замком и ключом

Эксцентриковый рычагразблокировки разработан с практичным и прочным замковым цилиндром с ключом.Система разблокировки использует механизм с двумя рычагами для легкого ипростого применения в случае необходимости.



Простая установка с помощью одного 3-проводного кабеля

3-контактная клеммная колодкаобеспечивает быстрое, простое и легкое подключение двигателя к цифровомуконтроллеру с помощью одного 3-проводного кабеля.



Регулируемые монтажные кронштейны с винтовым креплением

Бесщеточный привод BE20 оснащен регулируемыми монтажными кронштейнами свинтовым креплением, что делает его еще более быстрым и простым в установке.

Кронштейны изготовлены изоцинкованной стали, что обеспечивает превосходную долговечность и надежнуюфиксацию двигателя. Сборная конструкция заднего кронштейна предлагает на выбор5 предварительно заданных положений регулировки.



Бесщеточный мотор с цифровым управлением

Бесщеточный двигатель разработанна основе действия постоянного магнитного поля, в котором внутри ротора используютсяниодимовые магниты. Инновационные обмотки статора с питанием от цифровойсинусоидальной трехфазной системы питания низкого напряжения (24 В постоянноготока / 36 В постоянного тока) делают двигатель чрезвычайно компактным.Электромотор работает без нагрева, что делает его идеальным для чрезвычайноинтенсивного использования и очень энергоэффективным.



Регулируемые ограничители положения открытия и закрытияворот

Электропривод распашных ворот BE20 оснащен на заводе двумя титаново-алюминиевыми ограничителямиположения открытия и закрытия ворот. Оба ограничителя регулируемые и имеютполностью резьбовую внутреннюю поверхность, которая образует прочноемеханическое соединение с винтовой червячной передачей. Положение ограничителейлегко регулируется даже после установки привода, просто сняв алюминиевуюкрышку.



Съемные защитные щетки

Экструдированный алюминиевыйкорпус имеет две специальные направляющие для щеток, которые защищают винтовуюпередачу. Щетки съемные и легко могут быть заменены без демонтажа привода.



Элегантная, усиленная алюминиевая крышка

Крышка, закрывающая винтовуюпередачу, изготовлена из анодированного алюминия и имеет множество точекусиления по всей длине. Крышка надежно крепится к корпусу двигателя с помощьюболтов, пересекающих всю ширину корпуса.



Микропроцессорный блок управления

Простое подключение бесщеточногодвигателя к блоку управления с помощью только одного 3-проводного кабеляобеспечивается полностью цифровой микропроцессорной   автоматической системой.



Многофункциональный цифровой дисплей

4-х разрядный цифровой дисплей с6 функциональными клавишами, позволяет просматривать все параметры системы,изменять их значения, проверять сообщения об ошибках и состояния входов, атакже выполнять все этапы обучения блока управления.



4-х секторный цифровой преобразователь Mosfet

В цифровом контроллере управлениятрехфазным двигателем используются чрезвычайно мощный и революционныйсинусоидальный цифровой инвертор с регулятором на 12 Mosfet транзисторах.


Технические характеристики



Модель

BE20/200

BE20/200/HS

BE20/400

Максимальная длина створки

2,5 м

2,5 м

4,5 м

Напряжение питания

230В  50Гц

230В 50Гц

230В 50Гц

Напряжение питания мотора

24В

36В

36В

Мощность

200Вт

200Вт

200Вт

Интенсивность

100%

100%

100%

Частота использования циклов в сутки

800

800

1000

Осевая нагрузка

100 ÷ 2200Н

100 ÷ 2200Н

100 ÷ 2200Н

Рабочая температура

-20 ÷ +55 C°

-20 ÷ +55 C°

-20 ÷ +55 C°

Степень защиты

IP43

IP43

IP43

Тип редуктора

Нереверсивный

Нереверсивный

Нереверсивный

Скорость маневра

1,66 см/с

3 см/с

1,66 см/с

Время открывания на 90 °

15 ÷ 25 с

10 ÷ 15 с

17 ÷ 26 с

Длина хода

400 мм

400 мм

520 мм

Блок управления

B70/2DC/BOX

EDGE1/BOX

EDGE1/BOX

Концевой выключатель

2 мех. ограничителя

2 мех. ограничителя

2 мех. ограничителя

Энкодер

Цифровой

Цифровой

Цифровой

Вес

8,0 кг

8,0 кг

8,5 кг








Комплектация:

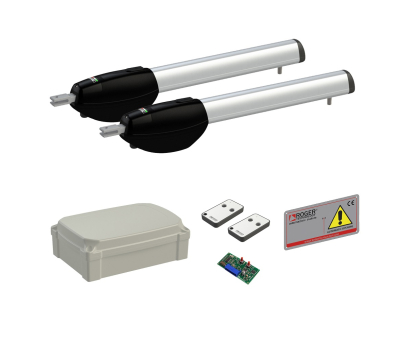

  • электромеханические привода BRUSHLESS BE20/200 - 2 шт
  • блок управления B70/2DC/BOX - 1 шт
  • приемник внутренний 2х канальный H93/RX22A/I - 1 шт
  • пульт радиоуправления 2х канальный E80/TX52R/2 - 2 шт


Основні

2,5

KIT BE20/210GO — Комплект распашного бесщёточного привода BRUSHLESS для створок до 2,5 м и 400 кг



Roger Technology BE20/210GO — это инновационный комплект электромеханического бесщёточного привода для автоматизации распашных ворот. Идеальное решение для частного сектора и малого бизнеса, где ценится надежность, тишина и высокие технологии.


Комплектация:

  • электромеханические приводы BRUSHLESS BE20/200 – 2 шт
  • блок управления B70/2DC/BOX – 1 шт
  • приемник внутренний 2х канальный H93/RX22A/I - 1 шт.
  • пульт радиоуправления 2х канальный E80/TX52R/2 – 2 шт

2,8

KIT BE20/210GO — Комплект распашного бесщёточного привода BRUSHLESS для створок до 2,8 м и 300 кг



Roger Technology BE20/210GO — это инновационный комплект электромеханического бесщёточного привода для автоматизации распашных ворот. Идеальное решение для частного сектора и малого бизнеса, где ценится надежность, тишина и высокие технологии.


Комплектация:

  • электромеханические приводы BRUSHLESS BE20/200 – 2 шт
  • блок управления B70/2DC/BOX – 1 шт
  • приемник внутренний 2х канальный H93/RX22A/I - 1 шт.
  • пульт радиоуправления 2х канальный E80/TX52R/2 – 2 шт

BE20/200 GO



Бесщеточный интенсивный привод для распашных ворот со створкой до 4 м



Прочный стальной винт с ходовой гайкой и вилкой

Вилка и гайка, в винтовой передаче, изготовлены из материалов высшего качества. В частности, бронзовая гайка, которая движется по закаленному стальному валу, имеет полностью резьбовую внутреннюю поверхность и плотно прилегает к стальной тяговой вилке для обеспечения точного механического соединения.

Высокоточная инженерия

Редукторы изготовлены только из высококачественных материалов, таких как алюминий, сталь, чугун и бронза. Зубчатые передачи с шарикоподшипниками с двойной защитой обеспечивают абсолютную точность между осями.



Рычаг разблокировки с замком и ключом

Эксцентриковый рычаг разблокировки разработан с практичным и прочным замковым цилиндром с ключом. Система разблокировки использует механизм с двумя рычагами для легкого и простого применения в случае необходимости.

Простая установка с помощью одного 3-проводного кабеля

3-контактная клеммная колодка обеспечивает быстрое, простое и легкое подключение двигателя к цифровому контроллеру с помощью одного 3-проводного кабеля.

Регулируемые монтажные кронштейны с винтовым креплением

Бесщеточный привод BE20 оснащен регулируемыми монтажными кронштейнами с винтовым креплением, что делает его еще более быстрым и простым в установке.

Кронштейны изготовлены из оцинкованной стали, что обеспечивает превосходную долговечность и надежную фиксацию двигателя. Сборная конструкция заднего кронштейна предлагает на выбор 5 предварительно заданных положений регулировки.

Бесщеточный мотор с цифровым управлением

Бесщеточный двигатель разработан на основе действия постоянного магнитного поля, в котором внутри ротора используются ниодимовые магниты. Инновационные обмотки статора с питанием от цифровой синусоидальной трехфазной системы питания низкого напряжения (24 В постоянного тока / 36 В постоянного тока) делают двигатель чрезвычайно компактным. Электромотор работает без нагрева, что делает его идеальным для чрезвычайно интенсивного использования и очень энергоэффективным.

Регулируемые ограничители положения открытия и закрытия ворот

Электропривод распашных ворот BE20 оснащен на заводе двумя титаново-алюминиевыми ограничителями положения открытия и закрытия ворот. Оба ограничителя регулируемые и имеют полностью резьбовую внутреннюю поверхность, которая образует прочное механическое соединение с винтовой червячной передачей. Положение ограничителей легко регулируется даже после установки привода, просто сняв алюминиевую крышку.

Съемные защитные щетки

Экструдированный алюминиевый корпус имеет две специальные направляющие для щеток, которые защищают винтовую передачу. Щетки съемные и легко могут быть заменены без демонтажа привода.

Элегантная, усиленная алюминиевая крышка

Крышка, закрывающая винтовую передачу, изготовлена из анодированного алюминия и имеет множество точек усиления по всей длине. Крышка надежно крепится к корпусу двигателя с помощью болтов, пересекающих всю ширину корпуса.

Микропроцессорный блок управления

Простое подключение бесщеточного двигателя к блоку управления с помощью только одного 3-проводного кабеля обеспечивается полностью цифровой микропроцессорной   автоматической системой.



Многофункциональный цифровой дисплей

4-х разрядный цифровой дисплей с 6 функциональными клавишами, позволяет просматривать все параметры системы, изменять их значения, проверять сообщения об ошибках и состояния входов, а также выполнять все этапы обучения блока управления.



4-х секторный цифровой преобразователь Mosfet



В цифровом контроллере управления трехфазным двигателем используются чрезвычайно мощный и революционный синусоидальный цифровой инвертор с регулятором на 12 Mosfet транзисторах.



Технические характеристики



Модель





BE20/200





BE20/200/HS





BE20/400





Максимальная длина створки





2,5 м





2,5 м





4,5 м





Напряжение питания





230В  50Гц





230В 50Гц





230В 50Гц





Напряжение питания мотора





24В





36В





36В





Мощность





200Вт





200Вт





200Вт





Интенсивность





100%





100%





100%





Частота использования циклов в сутки







800





800





1000





Осевая нагрузка





100 ÷ 2200Н





100 ÷ 2200Н





100 ÷ 2200Н





Рабочая температура





-20 ÷ +55 C°





-20 ÷ +55 C°





-20 ÷ +55 C°





Степень защиты





IP43





IP43





IP43





Тип редуктора





Нереверсивный





Нереверсивный





Нереверсивный





Скорость маневра





1,66 см/с





3 см/с





1,66 см/с





Время открывания на 90 °





15 ÷ 25 с





10 ÷ 15 с





17 ÷ 26 с





Длина хода





400 мм





400 мм





520 мм





Блок управления

B70/2DC/BOX





EDGE1/BOX





EDGE1/BOX





Концевой выключатель





2 мех. ограничителя



2 мех. ограничителя



2 мех. ограничителя



Энкодер





Цифровой





Цифровой





Цифровой





Вес





8,0 кг





8,0 кг





8,5 кг















Комплектация:

  • электромеханические привода BRUSHLESS BE20/200 - 2 шт
  • блок управления B70/2DC/BOX - 1 шт
  • приемник внутренний 2х канальный H93/RX22A/I - 1 шт
  • пульт радиоуправления 2х канальный E80/TX52R/2 - 2 шт













Блок управления
B70/2DC/BOX
Вага, кг
8,0
Вес
8,0 кг
Время открывания на 90 °
15 ÷ 25 с
Время открывания на 90 °, с
15-25
Длина хода
400 мм
Длина хода, мм
400
Интенсивность
100%
Интенсивность, %
100
Концевой выключатель
2 мех. ограничителя
Максимальная длина створки
2,5 м
Максимальная длина створки, м
2,5
Механический

Roger Technology KIT BE20/210GO — комплект автоматики для распашных ворот до 2,8 м на базе цифровой бесщёточной технологии BRUSHLESS для сверхинтенсивной эксплуатации.

Приводы серии BE20 оснащены встроенным энкодером и работают от низковольтного питания 24V, обеспечивая плавное движение, низкое энергопотребление и стабильную работу даже при высоких нагрузках.

Состав комплекта:

  • 2 привода BE20/200 BRUSHLESS
  • 1 блок управления B70/2ML/BOX для двух двигателей 24V
  • H93/RX2LP/I встроенный радиоприёмник 2 канала 433 MHz AM/FM с поддержкой FIX CODE / ROLLING CODE
  • 2 пульта E80/TX52R/2, 2 канала, 433,92 MHz
  • 1 предупреждающая табличка R99/C/001 Roger Technology

Комплект не включает фотоэлементы и сигнальную лампу.

Технические особенности:

  • технология BRUSHLESS
  • питание двигателя: 24V
  • цифровой энкодер
  • механические упоры открытия и закрытия
  • сверхинтенсивное использование
  • до 1000 циклов открытия/закрытия в сутки
  • низкий уровень шума
  • плавный старт и остановка

Преимущества комплекта:

  • высокий ресурс бесщёточного двигателя
  • низкое энергопотребление
  • плавная и тихая работа
  • стабильная работа при интенсивной эксплуатации
  • радиоприёмник H93/RX2LP/I с поддержкой до 1000 пультов FIX CODE и возможностью переключения в режим ROLLING CODE
  • производство — Италия

Вся продукция Roger Technology производится в Италии с контролем всех этапов производства: изготовления механики, электродвигателей, плат управления и тестирования каждого устройства. Это обеспечивает стабильное качество, надежность и долговечность оборудования.

Гарантия — 3 года.

Модель
BE20/200 GO
Мощность
200Вт
Напряжение питания
230В 50Гц
Напряжение питания мотора
24В
Напряжение питания мотора, В
24
Осевая нагрузка
100 ÷ 2200Н
Потужність, Вт
200
Рабочая температура
-20 ... +55 C°
Рабочая температура, C°
-20...+55
Скорость маневра
1,66 см/с
Скорость маневра, см/с
1,66
Степень защиты, IP
43
Страна производитель
Италия
Ступінь захисту
IP43
Тип редуктора
Нереверсивный
Частота использования циклов в сутки
800
Энкодер
Цифровой
Відгуків: 0

Немає відгуків про цей товар.

Питань: 0

Немає запитань про цей товар.

Похожие товары
Автоматика для распашных ворот комплект KIT BE20/212/HS «Brushless», High Speed maxi комплект
2,5:

Комплект электромеханического привода высокоскоростной бесщеточный низковольтный, для чрезвычайно интенсивного использования, со встроенным энкодером, необратимый, идеально подходит для распашных ворот со створкой до 2,5 м с механическим стопором при открытии и закрытии. В комплекте с короткими кронштейнами для крепления винтами.

Комплектация:

  • электромеханические приводы BRUSHLESS BE20/200/HS - 2 шт
  • блок управления EDGE/BOX – 1 шт
  • приемник внутренний 2х канальный H93/RX22A/I - 1 шт.
  • пульт радиоуправления 2х канальный SYNUS/2 – 2 шт
  • фотоэлементы инфракрасные R90/F4ES - 1 пара
  • сигнальная лампа 24В со встроенной антенной FIFTHY/24 - 1 шт

BE20/200/HS:

Бесщеточный интенсивный привод для распашных ворот со створкой до 4 м







Прочный стальной винт с ходовой гайкой и вилкой

Вилка и гайка, в винтовой передаче, изготовлены из материалов высшего качества. В частности, бронзовая гайка, которая движется по закаленному стальному валу, имеет полностью резьбовую внутреннюю поверхность и плотно прилегает к стальной тяговой вилке для обеспечения точного механического соединения.

Высокоточная инженерия

Редукторы изготовлены только из высококачественных материалов, таких как алюминий, сталь, чугун и бронза. Зубчатые передачи с шарикоподшипниками с двойной защитой обеспечивают абсолютную точность между осями.

 Рычаг разблокировки с замком и ключом

Эксцентриковый рычаг разблокировки разработан с практичным и прочным замковым цилиндром с ключом. Система разблокировки использует механизм с двумя рычагами для легкого и простого применения в случае необходимости.

Простая установка с помощью одного 3-проводного кабеля

3-контактная клеммная колодка обеспечивает быстрое, простое и легкое подключение двигателя к цифровому контроллеру с помощью одного 3-проводного кабеля.

Регулируемые монтажные кронштейны с винтовым креплением

Бесщеточный привод BE20 оснащен регулируемыми монтажными кронштейнами с винтовым креплением, что делает его еще более быстрым и простым в установке.

Кронштейны изготовлены из оцинкованной стали, что обеспечивает превосходную долговечность и надежную фиксацию двигателя. Сборная конструкция заднего кронштейна предлагает на выбор 5 предварительно заданных положений регулировки.

Бесщеточный мотор с цифровым управлением

Бесщеточный двигатель разработан на основе действия постоянного магнитного поля, в котором внутри ротора используются ниодимовые магниты. Инновационные обмотки статора с питанием от цифровой синусоидальной трехфазной системы питания низкого напряжения (24 В постоянного тока / 36 В постоянного тока) делают двигатель чрезвычайно компактным. Электромотор работает без нагрева, что делает его идеальным для чрезвычайно интенсивного использования и очень энергоэффективным.

Регулируемые ограничители положения открытия и закрытия ворот

Электропривод распашных ворот BE20 оснащен на заводе двумя титаново-алюминиевыми ограничителями положения открытия и закрытия ворот. Оба ограничителя регулируемые и имеют полностью резьбовую внутреннюю поверхность, которая образует прочное механическое соединение с винтовой червячной передачей. Положение ограничителей легко регулируется даже после установки привода, просто сняв алюминиевую крышку.

Съемные защитные щетки

Экструдированный алюминиевый корпус имеет две специальные направляющие для щеток, которые защищают винтовую передачу. Щетки съемные и легко могут быть заменены без демонтажа привода.

Элегантная, усиленная алюминиевая крышка

Крышка, закрывающая винтовую передачу, изготовлена из анодированного алюминия и имеет множество точек усиления по всей длине. Крышка надежно крепится к корпусу двигателя с помощью болтов, пересекающих всю ширину корпуса.

Микропроцессорный блок управления

Простое подключение бесщеточного двигателя к блоку управления с помощью только одного 3-проводного кабеля обеспечивается полностью цифровой микропроцессорной   автоматической системой.

Многофункциональный цифровой дисплей

4-х разрядный цифровой дисплей с 6 функциональными клавишами, позволяет просматривать все параметры системы, изменять их значения, проверять сообщения об ошибках и состояния входов, а также выполнять все этапы обучения блока управления.

4-х секторный цифровой преобразователь Mosfet

В цифровом контроллере управления трехфазным двигателем используются чрезвычайно мощный и революционный синусоидальный цифровой инвертор с регулятором на 12 Mosfet транзисторах.

Технические характеристики

Модель





BE20/200





BE20/200/HS





BE20/400





Максимальная длина створки





2,5 м





2,5 м





4,5 м





Напряжение питания





230В  50Гц





230В 50Гц





230В 50Гц





Напряжение питания мотора





24В





36В





36В





Мощность





200Вт





200Вт





200Вт





Интенсивность





100%





100%





100%





Частота использования циклов в сутки







800





800





1000





Осевая нагрузка





100 ÷ 2200Н





100 ÷ 2200Н





100 ÷ 2200Н





Рабочая температура





-20 ÷ +55 C°





-20 ÷ +55 C°





-20 ÷ +55 C°





Степень защиты





IP43





IP43





IP43





Тип редуктора





Нереверсивный





Нереверсивный





Нереверсивный





Скорость маневра





1,66 см/с





3 см/с





1,66 см/с





Время открывания на 90 °





15 ÷ 25 с





10 ÷ 15 с





17 ÷ 26 с





Длина хода





400 мм





400 мм





520 мм





Блок управления

B70/2DC/BOX





EDGE1/BOX





EDGE1/BOX





Концевой выключатель





2 мех. ограничителя



2 мех. ограничителя



2 мех. ограничителя



Энкодер





Цифровой





Цифровой





Цифровой





Вес





8,0 кг





8,0 кг





8,5 кг















Комплектация:

  • электромеханические привода BRUSHLESS BE20/200/HS - 2 шт
  • блок управления EDGE/BOX - 1 шт
  • приемник внутренний 2х канальный H93/RX22A/I - 1 шт
  • пульт радиоуправления 2х канальный E80/TX52R/2 - 2 шт
  • фотоэлементы инфракрасные R90/F2ES - 1 пара
  • сигнальная лампа 24В со встроенной антенной FIFTHY/24 - 1 шт

Блок управления: EDGE1/BOX Вага, кг: 8,0
66 178грн
Автоматика для распашных ворот Roger Technology KIT BE20/410 maxi комплект
4:

Бесщеточный интенсивный привод для распашных ворот со створкой до 4 м








Прочный стальной винт с ходовой гайкой и вилкой

h



Вилка и гайка, в винтовой передаче, изготовлены из материалов высшего качества. В частности, бронзовая гайка, которая движется по закаленному стальному валу, имеет полностью резьбовую внутреннюю поверхность и плотно прилегает к стальной тяговой вилке для обеспечения точного механического соединения.



Высокоточная инженерия



Редукторы изготовлены только из высококачественных материалов, таких как алюминий, сталь, чугун и бронза. Зубчатые передачи с шарикоподшипниками с двойной защитой обеспечивают абсолютную точность между осями.



Рычаг разблокировки с замком и ключом



Эксцентриковый рычаг разблокировки разработан с практичным и прочным замковым цилиндром с ключом. Система разблокировки использует механизм с двумя рычагами для легкого и простого применения в случае необходимости.



Простая установка с помощью одного 3-проводного кабеля



3-контактная клеммная колодка обеспечивает быстрое, простое и легкое подключение двигателя к цифровому контроллеру с помощью одного 3-проводного кабеля.



Регулируемые монтажные кронштейны с винтовым креплением



Бесщеточный привод BE20 оснащен регулируемыми монтажными кронштейнами с винтовым креплением, что делает его еще более быстрым и простым в установке.

Кронштейны изготовлены из оцинкованной стали, что обеспечивает превосходную долговечность и надежную фиксацию двигателя. Сборная конструкция заднего кронштейна предлагает на выбор 5 предварительно заданных положений регулировки.



Бесщеточный мотор с цифровым управлением



Бесщеточный двигатель разработан на основе действия постоянного магнитного поля, в котором внутри ротора используются ниодимовые магниты. Инновационные обмотки статора с питанием от цифровой синусоидальной трехфазной системы питания низкого напряжения (24 В постоянного тока / 36 В постоянного тока) делают двигатель чрезвычайно компактным. Электромотор работает без нагрева, что делает его идеальным для чрезвычайно интенсивного использования и очень энергоэффективным.



Регулируемые ограничители положения открытия и закрытия ворот

Электропривод распашных ворот BE20 оснащен на заводе двумя титаново-алюминиевыми ограничителями положения открытия и закрытия ворот. Оба ограничителя регулируемые и имеют полностью резьбовую внутреннюю поверхность, которая образует прочное механическое соединение с винтовой червячной передачей. Положение ограничителей легко регулируется даже после установки привода, просто сняв алюминиевую крышку.

Съемные защитные щетки

Экструдированный алюминиевый корпус имеет две специальные направляющие для щеток, которые защищают винтовую передачу. Щетки съемные и легко могут быть заменены без демонтажа привода.

Элегантная, усиленная алюминиевая крышка



Крышка, закрывающая винтовую передачу, изготовлена из анодированного алюминия и имеет множество точек усиления по всей длине. Крышка надежно крепится к корпусу двигателя с помощью болтов, пересекающих всю ширину корпуса.

Микропроцессорный блок управления

Простое подключение бесщеточного двигателя к блоку управления с помощью только одного 3-проводного кабеля обеспечивается полностью цифровой микропроцессорной   автоматической системой.

Многофункциональный цифровой дисплей

4-х разрядный цифровой дисплей с 6 функциональными клавишами, позволяет просматривать все параметры системы, изменять их значения, проверять сообщения об ошибках и состояния входов, а также выполнять все этапы обучения блока управления.

4-х секторный цифровой преобразователь Mosfet

В цифровом контроллере управления трехфазным двигателем используются чрезвычайно мощный и революционный синусоидальный цифровой инвертор с регулятором на 12 Mosfet транзисторах.

Технические характеристики



Модель

BE20/200

BE20/200/HS

BE20/400

Максимальная длина створки

2,5 м

2,5 м

4,5м

Напряжение питания

230В 50Гц

230В 50Гц

230В 50Гц

Напряжение питаниямотора

24В

36В

36В

Мощность

200Вт

200Вт

200Вт

Интенсивность

100%

100%

100%

Частота использованияцикловв сутки



800

800

1000

Осевая нагрузка

100 ÷ 2200Н

100 ÷ 2200Н

100 ÷ 2200Н

Рабочаятемпература

-20 ÷ +55 C°

-20 ÷ +55 C°

-20 ÷ +55 C°

Степеньзащиты

IP43

IP43

IP43

Тип редуктора

Нереверсивный

Нереверсивный

Нереверсивный

Скорость маневра

1,66 см/с

3 см/с

1,66 см/с

Время открыванияна 90 °

15 ÷ 25 с

10 ÷ 15 с

17 ÷ 26 с

Длина хода

400 мм

400 мм

520 мм

Блок управления

B70/2DC/BOX

EDGE1/BOX

EDGE1/BOX

Концевой выключатель

2 мех.ограничителя

2 мех.ограничителя

2 мех.ограничителя

Энкодер

Цифровой

Цифровой

Цифровой

Вес

8,0кг

8,0кг

8,5кг











Комплектация:

  • электромеханические привода BRUSHLESS BE20/400 - 2 шт
  • блок управления B70/2DC/BOX - 1 шт
  • приемник внутренний 2х канальный H93/RX22A/I - 1 шт
  • пульт радиоуправления 2х канальный E80/TX52R/2 - 2 шт
  • фотоэлементы инфракрасные R90/F2ES - 1 пара
  • сигнальная лампа 24В со встроенной антенной FIFTHY/24 - 1 шт

BE20/410:

Бесщеточный интенсивный привод для распашных ворот со створкой до 4 м








Прочный стальной винт с ходовой гайкой и вилкой

h



Вилка и гайка, в винтовой передаче, изготовлены из материалов высшего качества. В частности, бронзовая гайка, которая движется по закаленному стальному валу, имеет полностью резьбовую внутреннюю поверхность и плотно прилегает к стальной тяговой вилке для обеспечения точного механического соединения.



Высокоточная инженерия



Редукторы изготовлены только из высококачественных материалов, таких как алюминий, сталь, чугун и бронза. Зубчатые передачи с шарикоподшипниками с двойной защитой обеспечивают абсолютную точность между осями.



Рычаг разблокировки с замком и ключом



Эксцентриковый рычаг разблокировки разработан с практичным и прочным замковым цилиндром с ключом. Система разблокировки использует механизм с двумя рычагами для легкого и простого применения в случае необходимости.



Простая установка с помощью одного 3-проводного кабеля



3-контактная клеммная колодка обеспечивает быстрое, простое и легкое подключение двигателя к цифровому контроллеру с помощью одного 3-проводного кабеля.



Регулируемые монтажные кронштейны с винтовым креплением



Бесщеточный привод BE20 оснащен регулируемыми монтажными кронштейнами с винтовым креплением, что делает его еще более быстрым и простым в установке.

Кронштейны изготовлены из оцинкованной стали, что обеспечивает превосходную долговечность и надежную фиксацию двигателя. Сборная конструкция заднего кронштейна предлагает на выбор 5 предварительно заданных положений регулировки.



Бесщеточный мотор с цифровым управлением



Бесщеточный двигатель разработан на основе действия постоянного магнитного поля, в котором внутри ротора используются ниодимовые магниты. Инновационные обмотки статора с питанием от цифровой синусоидальной трехфазной системы питания низкого напряжения (24 В постоянного тока / 36 В постоянного тока) делают двигатель чрезвычайно компактным. Электромотор работает без нагрева, что делает его идеальным для чрезвычайно интенсивного использования и очень энергоэффективным.



Регулируемые ограничители положения открытия и закрытия ворот

Электропривод распашных ворот BE20 оснащен на заводе двумя титаново-алюминиевыми ограничителями положения открытия и закрытия ворот. Оба ограничителя регулируемые и имеют полностью резьбовую внутреннюю поверхность, которая образует прочное механическое соединение с винтовой червячной передачей. Положение ограничителей легко регулируется даже после установки привода, просто сняв алюминиевую крышку.

Съемные защитные щетки

Экструдированный алюминиевый корпус имеет две специальные направляющие для щеток, которые защищают винтовую передачу. Щетки съемные и легко могут быть заменены без демонтажа привода.

Элегантная, усиленная алюминиевая крышка



Крышка, закрывающая винтовую передачу, изготовлена из анодированного алюминия и имеет множество точек усиления по всей длине. Крышка надежно крепится к корпусу двигателя с помощью болтов, пересекающих всю ширину корпуса.

Микропроцессорный блок управления

Простое подключение бесщеточного двигателя к блоку управления с помощью только одного 3-проводного кабеля обеспечивается полностью цифровой микропроцессорной   автоматической системой.

Многофункциональный цифровой дисплей

4-х разрядный цифровой дисплей с 6 функциональными клавишами, позволяет просматривать все параметры системы, изменять их значения, проверять сообщения об ошибках и состояния входов, а также выполнять все этапы обучения блока управления.

4-х секторный цифровой преобразователь Mosfet

В цифровом контроллере управления трехфазным двигателем используются чрезвычайно мощный и революционный синусоидальный цифровой инвертор с регулятором на 12 Mosfet транзисторах.

Технические характеристики



Модель

BE20/200

BE20/200/HS

BE20/400

Максимальная длина створки

2,5 м

2,5 м

4,5м

Напряжение питания

230В 50Гц

230В 50Гц

230В 50Гц

Напряжение питаниямотора

24В

36В

36В

Мощность

200Вт

200Вт

200Вт

Интенсивность

100%

100%

100%

Частота использованияцикловв сутки



800

800

1000

Осевая нагрузка

100 ÷ 2200Н

100 ÷ 2200Н

100 ÷ 2200Н

Рабочаятемпература

-20 ÷ +55 C°

-20 ÷ +55 C°

-20 ÷ +55 C°

Степеньзащиты

IP43

IP43

IP43

Тип редуктора

Нереверсивный

Нереверсивный

Нереверсивный

Скорость маневра

1,66 см/с

3 см/с

1,66 см/с

Время открыванияна 90 °

15 ÷ 25 с

10 ÷ 15 с

17 ÷ 26 с

Длина хода

400 мм

400 мм

520 мм

Блок управления

B70/2DC/BOX

EDGE1/BOX

EDGE1/BOX

Концевой выключатель

2 мех.ограничителя

2 мех.ограничителя

2 мех.ограничителя

Энкодер

Цифровой

Цифровой

Цифровой

Вес

8,0кг

8,0кг

8,5кг











Комплектация:

  • электромеханические привода BRUSHLESS BE20/400 - 2 шт
  • блок управления B70/2DC/BOX - 1 шт
  • приемник внутренний 2х канальный H93/RX22A/I - 1 шт
  • пульт радиоуправления 2х канальный E80/TX52R/2 - 2 шт
  • фотоэлементы инфракрасные R90/F2ES - 1 пара
  • сигнальная лампа 24В со встроенной антенной FIFTHY/24 - 1 шт

Блок управления: EDGE1/BOX Вага, кг: 8,5
66 178грн
Комплект приводов ATHOS A25 KIT
700:

Комплектация

Привод Athos AC A252 шт.
Блок управления Alena1 шт.
Встроенный 2-х канальный приемник (до 63 пультов)1 шт.
Пульт ДУ 2-х канальный2 шт.
Фотоелементы инфракрасные Compacta A20-1801 пара

Электро-механический привод Athos AC A25 для распашных ворот с весом створки до 700кг и длиной створки до 2.5м.

  • Автоматическое закрывание ворот
  • Встроенный 2-х канальный радиоприёмник на 63 пользователя
  • Программирование пультов через радиоканал
  • Режим «Калитка»
  • Ручная разблокировка ключом в случае отсутствия напряжения в сети
  • Быстрое закрывание по освобождению фотоэлементов
  • Блокировка импульса «Старт» в фазе открывания
700 кг:

Комплект автоматики BFT ATHOS AC A25 EURO KIT — электромеханическая система для распашных ворот массой створки до 700 кг и длиной до 2,5 м. Готовое решение для автоматизации ворот.

ATHOS AC A25 EURO KIT обеспечивает надежную и стабильную работу благодаря проверенной конструкции и блоку управления Alena. Система поддерживает автоматическое закрытие и режим «калитка» для частичного открытия. Встроенный двухканальный радиоприемник позволяет управлять воротами дистанционно и поддерживает до 63 пользователей. Программирование пультов осуществляется по радиоканалу. Реализована функция быстрого закрытия после освобождения фотоэлементов, что повышает безопасность. При отсутствии питания предусмотрена ручная разблокировка ключом. Также доступна функция блокировки команды «Старт» в фазе открытия для корректной работы системы.

Преимущества

  • Полный комплект автоматики
  • Работа со створками до 700 кг
  • Режим частичного открытия
  • Автоматическое закрытие
  • Программирование пультов по радиоканалу
  • Быстрое закрытие после фотоэлементов
  • Ручная разблокировка при отключении питания
  • Поддержка до 63 пользователей

Для кого подходит

  • Владельцы частных домов
  • Коммерческие объекты
  • Пользователи распашных ворот
  • Те, кто ищет готовый комплект

Комплектация

  • Электроприводы Athos AC A25 — 2 шт
  • Блок управления Alena — 1 шт
  • Встроенный 2-канальный приемник — 1 шт
  • Пульты дистанционного управления 4-канальные — 2 шт
  • Фотоэлементы Compacta A20-180 — 1 пара
U-Link: Нет Блок управления: Alena SW2
26 523грн
Комплект приводов ATHOS A40 KIT
800:

Комплектация

Привод Athos AC A402 шт.
Блок управления Alena1 шт.
Встроенный 2-х канальный приемник (до 63 пультов)1 шт.
Фотоэлементы инфракрасные Compacta A20-1801 пара
Пульт ДУ 2-х канальный2 шт.

Электро-механический привод Athos AC A40  для распашных ворот с весом створки до 800кг.

  • Автоматическое закрывание ворот
  • Встроенный 2-х канальный радиоприёмник на 63 пользователя
  • Программирование пультов через радиоканал
  • Режим «Калитка»
  • Ручная разблокировка ключом в случае отсутствия напряжения в сети
  • Быстрое закрывание по освобождению фотоэлементов
  • Блокировка импульса «Старт» в фазе открывания
800 кг:

Комплект автоматики BFT ATHOS AC A40 EURO KIT — электромеханическая система для распашных ворот массой створки до 800 кг со встроенным блоком управления. Надежное решение для автоматизации ворот с повышенной нагрузкой.

ATHOS AC A40 EURO KIT обеспечивает стабильную и эффективную работу даже при интенсивной эксплуатации. Система поддерживает автоматическое закрытие и режим «калитка» для частичного открытия. Встроенный двухканальный радиоприемник позволяет управлять воротами дистанционно и поддерживает до 63 пользователей. Программирование пультов осуществляется по радиоканалу. Реализована функция быстрого закрытия после освобождения фотоэлементов, что повышает безопасность. При отсутствии питания предусмотрена ручная разблокировка ключом. Также доступна функция блокировки команды «Старт» в фазе открытия для корректной работы системы.

Преимущества

  • Работа со створками до 800 кг
  • Полный комплект автоматики
  • Режим частичного открытия
  • Автоматическое закрытие
  • Программирование пультов по радиоканалу
  • Быстрое закрытие после фотоэлементов
  • Ручная разблокировка при отключении питания
  • Поддержка до 63 пользователей

Для кого подходит

  • Владельцы частных домов
  • Коммерческие объекты
  • Пользователи распашных ворот
  • Те, кто ищет готовый комплект

Комплектация

  • Электроприводы Athos AC A40 — 2 шт
  • Блок управления Alena — 1 шт
  • Встроенный 2-канальный приемник — 1 шт
  • Фотоэлементы Compacta A20-180 — 1 пара
  • Пульты дистанционного управления 4-канальные — 2 шт
U-Link: Нет Блок управления: Alena SW2
27 810грн
Комплект приводов PHOBOS A50 KIT
500:

Комплектация

Привод Phobos AC A502 шт.
Встроенный блок управления с механическим выключателем1 шт.
Встроенный 2-х канальный приемник (до 63 пультов)1 шт.
Пульт ДУ 2-х канальный2 шт.

Электро-механический привод Phobos AC A50 для распашных ворот с весом створки до 500кг.

  • Автоматическое закрывание ворот
  • Встроенный 2-х канальный радиоприёмник на 63 пользователя
  • Программирование пультов через радиоканал
  • Режим «Калитка»
  • Ручная разблокировка ключом в случае отсутствия напряжения в сети
  • Быстрое закрывание по освобождению фотоэлементов
  • Блокировка импульса «Старт» в фазе открывания
500 кг:

Комплект автоматики BFT PHOBOS AC B50 KIT — электромеханическая система для распашных ворот массой створки до 500 кг со встроенным блоком управления. Практичное решение для автоматизации ворот.

PHOBOS AC B50 KIT обеспечивает стабильную работу благодаря надежной конструкции и современному функционалу. Система поддерживает автоматическое закрытие и режим «калитка» для частичного открытия. Встроенный двухканальный радиоприемник позволяет управлять воротами дистанционно и поддерживает до 63 пользователей. Программирование пультов осуществляется по радиоканалу. Реализована функция быстрого закрытия после освобождения фотоэлементов, что повышает безопасность. При отсутствии питания предусмотрена ручная разблокировка ключом. Также доступна функция блокировки команды «Старт» в фазе открытия для корректной работы системы.

Преимущества

  • Полный комплект автоматики
  • Работа со створками до 500 кг
  • Режим частичного открытия
  • Автоматическое закрытие
  • Программирование пультов по радиоканалу
  • Быстрое закрытие после фотоэлементов
  • Ручная разблокировка при отключении питания
  • Поддержка до 63 пользователей

Для кого подходит

  • Владельцы частных домов
  • Коммерческие объекты
  • Пользователи распашных ворот
  • Те, кто ищет готовое решение

Комплектация

  • Электроприводы Phobos AC B50 — 2 шт
  • Встроенный блок управления с механическим выключателем — 1 шт
  • Встроенный 2-канальный приемник — 1 шт
  • Пульты дистанционного управления 4-канальные — 2 шт
U-Link: Нет Блок управления: Alena SW2
36 050грн
