Автоматика для распашных ворот Roger Technology KIT R20/510 maxi комплект

Модель:

11932-06

Виробник:

Roger Technology

Наявність:

Є в наявності

40 401грн

0 відгуків

Доставка

Самовивіз з магазину

Уточнюйте

БЕЗКОШТОВНО

Нова Пошта

від 1 до 3 днів

за тарифами перевізника

Кур'єром по Києву

Уточнюйте

150 грн

KIT R20/510
Электропривод для распашных ворот весом до 800 кг и длиной ворот до 7 м.
Благодаря наклонному размещению двигателя, высокое тяговое усилие шарнирной втулки достигается использованием в конструкции редуктора всего лишь одной передающей ступени, что значительно снижает массу привода. Вращение двигателя через стальной червяк передается на шестерню ходового винта, изготовленную из бронзы. При таком сочетании конструкционных материалов существенно уменьшается трение, нагрев и износ деталей.
Стальной пятизаходный ходовой винт с малым шагом нарезки, подвергнутый прецизионной шлифовке и закалке, поддерживаемый двумя шарикоподшипниками со стороны редуктора и подшипником скольжения с противоположного края привода, обеспечивает равномерное распределение усилия по контактной поверхности шарнирной втулки. Таким образом, реализуется исключительная плавность движения ворот и прочность конструкции.
Самоблокирующийся редуктор надежно запирает ворота без установки дополнительных замков. На случай отсутствия напряжения в электросети, для открывания ворот вручную, предусмотрена прочная и удобная рукоятка разблокировки, отпирающаяся персональным ключом.
Концевые выключатели открывания и закрывания размещены в пазу, выполненном в верхней части кожуха ходового винта и защищены крышкой. Быстрая регулировка конечных положений хода ворот осуществляется простым перемещением каретки выключателя до нужной точки срабатывания.
Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате, значительно упрощаются все электрические подключения. Штатный кабельный зажим позволяет выполнять безопасный и герметичный ввод кабеля различного диаметра.
Технческие характеристики
Модель R20/300 R20/500
Класс защиты (IP): 54 54
Электропитание мотора (В/Гц): ~220/50 ~220/50
Номинальная мощность (Вт): 200 200
Ток (А): 1.1 1.1
Интенсивность использования (%): 50 50
Термопредохранитель мотора (°С): 140 140
Линейное тяговое усилие (Н): 400÷3000 400÷3000
Ход тяговой втулки (мм): 320 520
Скорость тяговой втулки (см/с): 1.66 1.66
Время открывания на угол 90° (с): 18 27
Масса привода (кг): 7.2 7.8
Диапазон рабочих температур (°С): -25.....+70
Габаритные размеры
Рекомендованные установочные размеры
Модель R 20 / 3… Модель R 20 / 5…
80 170 90 100 210 90
80 210 90 150 210 90
100 200 90 150 300 90
130 130 90 250 180 110
120 140 100 220 200 110
130 150 105 180 130 120
150 100 120 210 180 120
С (мм.) D (мм.) E (мм.) С (мм.) D (мм.) E (мм.)
90 730 90 190 950 123
Пределы использования

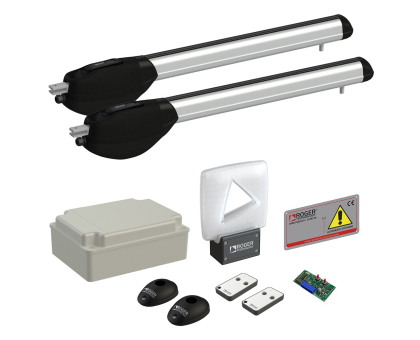

Комплектация
электромеханические привода R20/500 - 2 шт
концевые выключатели электромеханические MC770 - 2 шт
блок управления 230В H70/200AC/BOX - 1 шт
приемник внутренний 2х канальный H93/RX22A/I - 1 шт
пульт радиоуправления 2х канальный E80/TX52R/2 - 2 шт
фотоэлементы инфракрасные R90/F2ES - 1 пара
сигнальная лампа 24V со встроенной антенной FIFTHY/230 - 1 шт

Name: Автоматика для распашных ворот Roger Technology KIT R20/510 maxi комплект
Brand: Roger Technology
SKU: 119
Price: 40401 UAH
Availability: InStock

Основні

3500 мм

Надежный комплект автоматики KIT R20/510 разработан для автоматизации распашных ворот с длиной створки до 3,5 метра и весом до 400 кг. Приводы работают от 230В переменного тока, имеют нереверсивную конструкцию и оснащены микропереключателем открывания/закрытия для точной остановки в крайней позиции. Все комплектующие обеспечивают стабильную работу в жилом, коммерческом и промышленном секторе.

В состав комплекта входит:

2×R20/500 — электромеханические приводы 230В, с микропереключателем открывания/закрытия и длинными кронштейнами для сварки.
1×H70/200AC/BOX — блок управления на 2 двигателя 230В с функцией замедления, в пластиковом корпусе.
1×H93/RX22A/I — встроенный радиоприемник на 2 канала, 433,92 МГц (до 500 кодов).
2×T80/TX2 — пульты с двойным кодом (фиксированный/плавающий), 2 канала, с функцией копирования.
1×R90/F2ES — синхронизированная пара внешних фотодатчиков.
1 × FIFTHY/230 – LED-сигнальная лампа 230В–115В с интегрированной антенной.
1 × R99/C/001 – табличка «Автоматическое открывание».

Основные преимущества:

Для створок до 3,5 м и весом до 400 кг.
Подходит для бытового, коммерческого и промышленного использования.
Надежность и долговечность в любых условиях
Простая интеграция и монтаж

Вся продукция Roger Technology производится исключительно в Италии, на собственном заводе в городе Модунья (Modugno), недалеко от Венеции.

Компания придерживается концепции "100% Made in Italy", которая включает в себя:

Литье корпусов из алюминия и металла
Сборка электродвигателей и механических компонентов
Производство плат управления
Индивидуальное тестирование каждого устройства на стендах

Италия

KIT R20/510

Электропривод для распашных ворот весом до 800 кг и длиной ворот до 7 м.

"KIT
Благодаря наклонному размещению двигателя, высокое тяговое усилие шарнирной втулки достигается использованием в конструкции редуктора всего лишь одной передающей ступени, что значительно снижает массу привода. Вращение двигателя через стальной червяк передается на шестерню ходового винта, изготовленную из бронзы. При таком сочетании конструкционных материалов существенно уменьшается трение, нагрев и износ деталей.

"KIT

Стальной пятизаходный ходовой винт с малым шагом нарезки, подвергнутый прецизионной шлифовке и закалке, поддерживаемый двумя шарикоподшипниками со стороны редуктора и подшипником скольжения с противоположного края привода, обеспечивает равномерное распределение усилия по контактной поверхности шарнирной втулки. Таким образом, реализуется исключительная плавность движения ворот и прочность конструкции.

"KIT

Самоблокирующийся редуктор надежно запирает ворота без установки дополнительных замков. На случай отсутствия напряжения в электросети, для открывания ворот вручную, предусмотрена прочная и удобная рукоятка разблокировки, отпирающаяся персональным ключом.

"KIT

Концевые выключатели открывания и закрывания размещены в пазу, выполненном в верхней части кожуха ходового винта и защищены крышкой. Быстрая регулировка конечных положений хода ворот осуществляется простым перемещением каретки выключателя до нужной точки срабатывания

"KIT

Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате, значительно упрощаются все электрические подключения. Штатный кабельный зажим позволяет выполнять безопасный и герметичный ввод кабеля различного диаметра.

Технческие характеристики

Модель	R20/300	R20/500
Класс защиты (IP):	54	54
Электропитание мотора (В/Гц):	~220/50	~220/50
Номинальная мощность (Вт):	200	200
Ток (А):	1.1	1.1
Интенсивность использования (%):	50	50
Термопредохранитель мотора (°С):	140	140
Линейное тяговое усилие (Н):	400÷3000	400÷3000
Ход тяговой втулки (мм):	320	520
Скорость тяговой втулки (см/с):	1.66	1.66
Время открывания на угол 90° (с):	18	27
Масса привода (кг):	7.2	7.8
Диапазон рабочих температур (°С):	-25.....+70

Модель R 20 / 3…	Модель R 20 / 5…
80	170	90	100	210	90
80	210	90	150	210	90
100	200	90	150	300	90
130	130	90	250	180	110
120	140	100	220	200	110
130	150	105	180	130	120
150	100	120	210	180	120

С (мм.)	D (мм.)	E (мм.)	С (мм.)	D (мм.)	E (мм.)
90	730	90	190	950	123

Пределы использования

Комплектация

электромеханические привода R20/500 - 2 шт
концевые выключатели электромеханические MC770 - 2 шт
блок управления 230В H70/200AC/BOX - 1 шт
приемник внутренний 2х канальный H93/RX22A/I - 1 шт
пульт радиоуправления 2х канальный E80/TX52R/2 - 2 шт
фотоэлементы инфракрасные R90/F2ES - 1 пара
сигнальная лампа 24V со встроенной антенной FIFTHY/230 - 1 шт

Страна производитель

Италия
