Roger Technology BIONIK 4 BI/004 — премиальный автоматический шлагбаум для интенсивной и непрерывной эксплуатации. Оснащен цифровым Brushless-двигателем 36V DC с абсолютным энкодером 4096 PPR, обеспечивающим плавное, тихое и точное движение стрелы.

Механические узлы изготовлены из высококачественной стали, бронзы и алюминия, а косозубые шестерни на высокоточных подшипниках гарантируют минимальный износ и длительный срок службы.

Шлагбаум комплектуется алюминиевой стрелой BA/68/4 длиной 4 метра с LED-профилем и противоударной резиной. Эллиптическая форма стрелы обеспечивает высокую жесткость и устойчивость к ветровым нагрузкам.

Тумба имеет премиальное окрашивание RAL9006 Grey Arabesque с верхней крышкой Black Arabesque Silver. Система поддерживает синхронизацию BUS Master/Slave и может работать в составе комплексных систем контроля доступа.

Весь цикл производства Roger Technology — от проектирования до сборки и тестирования — осуществляется на заводе в Италии.

Гарантия — 3 года.

Технические характеристики:

• Модель: Roger Technology BIONIK 4 BI/004
• Тип: автоматический шлагбаум Brushless
• Максимальная длина стрелы: до 4 м
• Стрела: BA/68/4
• Материал стрелы: алюминий
• Длина стрелы: 4 м
• LED-профиль стрелы: да
• Противоударная резина: да
• Вес стрелы: 8,6 кг
• Питание: 230V AC 50/60Hz
• Питание двигателя: 36V DC
• Мощность: 220W
• Интенсивность использования: непрерывная работа
• Крутящий момент: 0–200 Nm
• Скорость открытия: 2–6 сек / 3–6 сек
• Энкодер: цифровой SENSORED 4096 PPR
• Встроенная плата управления: CTRL
• Питание аксессуаров: 24V DC
• Синхронизация BUS Master/Slave: да
• Аварийное питание: опционально
• Степень защиты: IP54
• Рабочая температура: от -20°C до +55°C
• LED-подсветка: встроенная
• Цвет тумбы: RAL9006 Grey Arabesque
• Цвет верхней крышки: Black Arabesque Silver
• Цвет стрелы: RAL9010 Matt White
• Количество циклов в сутки: до 5000
• Габариты: 280 × 210 × 1203 мм
• Вес тумбы: 46,2 кг
• Гарантия: 3 года
• Страна производства: Италия

Плата управления CTRL — профессиональная система управления шлагбаумом Roger Technology

Roger Technology BIONIK 4 оснащен интеллектуальной цифровой платой управления CTRL с широким набором профессиональных настроек и функций для максимально гибкого управления системой доступа.

Главное преимущество системы заключается в том, что все параметры уже оптимально настроены на заводе Roger Technology в Италии. Для стандартного запуска шлагбаума необходимо только:

• проверить параметр A1 — модель шлагбаума;
• проверить параметр 71 — направление открытия/закрытия;
• выполнить автоматическое обучение конечных положений.

Обучение занимает до 5 секунд.

Плата управления CTRL поддерживает:

• RS485 MASTER/SLAVE синхронизацию;
• выбор модели шлагбаума и длины стрелы;
• автоматическое закрытие;
• автоматическое закрытие после отключения питания;
• пошаговое управление;
• режим предварительного мигания;
• кондоминиум-режим;
• режим “человек присутствует”;
• тестирование фотоэлементов;
• режим экономии аккумулятора;
• управление RGB-подсветкой стрелы и тумбы;
• управление модулями B73/EXP и B73/LTM;
• регулировку скорости открытия и закрытия;
• регулировку ускорения и замедления;
• регулировку антизажатия;
• настройку чувствительности препятствий;
• систему BreakAway ACS/BA/60;
• управление электрозамком;
• настройку работы фотоэлементов;
• автоматическое закрытие после фотоэлементов;
• настройку LED-освещения;
• настройку положения установки шлагбаума;
• настройку RGB-подсветки;
• настройку чувствительной кромки COS;
• настройку режима ожидания RGB-подсветки;
• конфигурацию радиоканалов PR1 и PR2;
• конфигурацию LED-подсветки;
• режим гарантированного закрытия;
• режим работы парковки;
• работу от аккумулятора;
• ограничения работы при питании от батареи;
• выбор типа аккумулятора;
• режим энергосбережения;
• сброс к заводским настройкам;
• парольную защиту;
• защиту смены пароля;
• отображение версии HW/FW;
• серийный номер;
• статистику работы;
• счетчик циклов;
• моточасы;
• количество дней работы.

Главное преимущество платы управления CTRL — параметр 83 “Parking Mode”

Плата управления Roger Technology CTRL поддерживает профессиональный режим управления парковкой через параметр 83, позволяющий настраивать логику работы шлагбаума в зависимости от типа транспортного потока и организации проезда.

Доступны три режима работы:

• Bidirectional Mode — двусторонний режим с мгновенным закрытием после проезда автомобиля. Шлагбаум автоматически контролирует завершение проезда через фотоэлементы или магнитные петли и сразу выполняет закрытие после освобождения зоны проезда.
• Directional Mode 1 — режим с отдельной логикой работы для въезда и выезда. Используется для парковок с разделением транспортных потоков и управлением через фотоэлементы, индукционные петли или отдельные команды открытия.
• Directional Mode 2 — режим автоматического закрытия с независимой логикой контроля движения транспорта. Позволяет точно настраивать время автоматического закрытия и алгоритм работы системы контроля доступа.

Все режимы поддерживают интеграцию с фотоэлементами, магнитными петлями, системами контроля доступа и автоматическим управлением транспортным потоком.

Подробнее ознакомиться с параметром 83 и полным функционалом платы управления CTRL можно в официальной инструкции Roger Technology.

Сверхинтенсивный автоматический шлагбаум BIONIK 4 — инновационное решение с бесщеточным цифровым двигателем 36V для сверхинтенсивной эксплуатации. Идеален для жилых, коммерческих и промышленных объектов.

Оснащён цифровым энкодером с абсолютным позиционированием, встроенным блоком управления, надёжной редукторной системой и светодиодной подсветкой в верхей части тумбы. Движение стрелы плавное, точное и бесшумное. Скорость открития 2-6 секунды.

Корпус: окрашен в цвет RAL9006 «Арабески серый».

Верняя кришка тумбы: окрашена в цвет «Черный арабески серебристый».

Опора стрелы: пластик RAL9005.

Стрела: окрашена в матовый цвет RAL9010.

Лучшие материалы

• В производстве используются только качественные металлы: сталь, чугун, алюминий, бронза, медь и титан.

Передовые технологии

• Roger Technology производит продукцию на современных автоматизированных линиях, что гарантирует точность и надежность каждого компонента.

Контроль качества

• Все этапы сборки проходят под наблюдением квалифицированных специалистов в Италии.

100% Made in Italy

• Вся продукция создается в Италии из премиальных материалов по самым высоким стандартам качества.

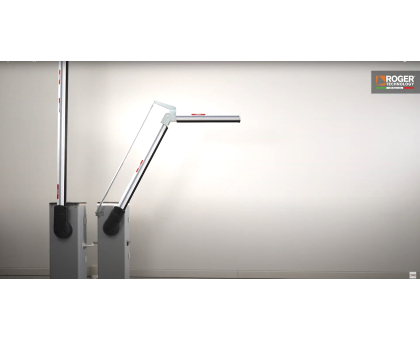

Скоростной бесщеточный шлагбаум Bionik 4

BI / 004

BIONIK - сверх интенсивный шлагбаум для 3 или 4-метровой стрелы с бесщеточным электромотором 36 В постоянного тока со встроенным блоком управления и датчиками положения стрелы.

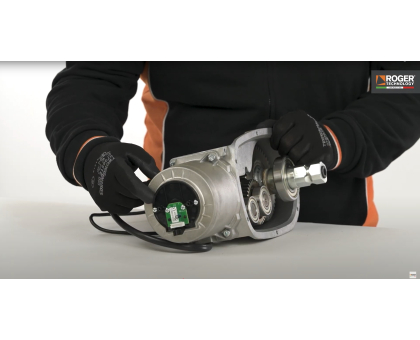

Мотор-редуктор. Корпус редуктора выполнен по технологии точного литья под давлением. Все зубчатые колеса изготовлены из металла. Червячная передача выполнена из закаленной стали и бронзы. Валы установлены в подшипниковые опоры.

• Прочная конструкция. С целью повышения надежности, все силовые элементы конструкции шлагбаума изготовлены из стали и бронзы. Проведенные ресурсные испытания и высокое качество изготовления обеспечивают безотказную работу оборудования на протяжении длительного срока эксплуатации.

• Светодиодное освещение. Сигнальное освещение выполнено с использованием ярких светодиодов, которые расположены в верхней части шлагбаума. Алгоритм свечения задается блоком управления.

• Блок управления. Точная настройка режимов шлагбаума производится при помощи цифрового блока управления. Для удобства настройки блок управления расположен в верхней части шлагбаума.

• Эллиптическая стрела. Профиль стрелы - эллипс с ребрами жесткости. Материал стрелы алюминий. Светодиодная индикация может интегрироваться в профиль стрелы. Алгоритм свечения задается блоком управления.

• Совершенная передача. Все шестерни редуктора шлагбаума производятся только в компании «Roger Technology» и изготавливаются из стали и бронзы. В передаче использованы надежные низкошумящие зубчатые колеса с наклоном зуба 15°.

• Точная настройка. Настройка конечных положений стрелы производится с особой точностью благодаря цифровому блоку управления

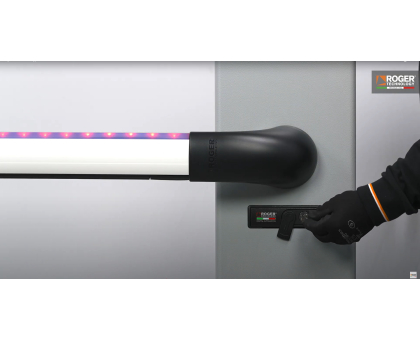

• Инновационная разблокировка. Благодаря оригинальной конструкции механизма разблокировки перевод шлагбаума в ручной режим может быть произведен без усилий в любой точке.

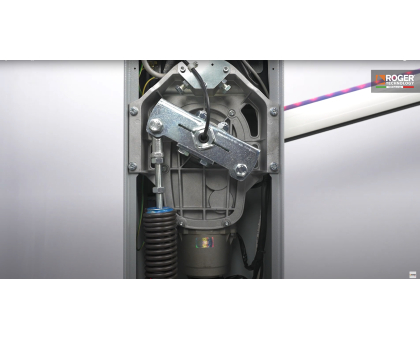

• Балансировочная пружина. Модель балансировочной пружины подбирается в зависимости от длины стрелы. Все пружины «Roger Technology» сертифицированы на 1 000 000 циклов. Предусмотрена система точной настройки пружины.

• Brushless 36В. Инновационный революционный цифровой бесщеточный двигатель 36 В с постоянным магнитным полем в сочетании с цифровым блоком управления позволяет значительно снизить электропотребление.

• Энкодер. Специальный энкодер, установленный на выходном валу редуктора, позволяет, после отключения питания или перевода в ручной режим работы, возобновить эксплуатацию шлагбаума, не проводя процедур настройки.

• Крепление стрелы. Стрела шлагбаума крепится к валу редуктора при помощи оригинальных крепежных элементов разработки «Roger Technology», что обеспечивает снижение вибрации при движении стрелы.

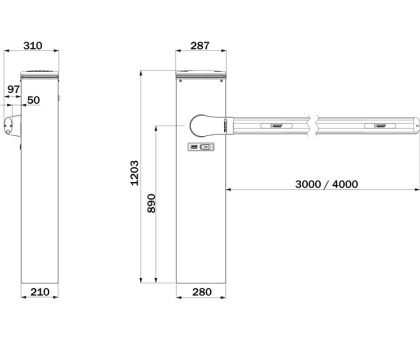

Габаритные размеры:

Комплектация:

• стойка BI/004 (с бесколлекторным двигателем и встроенным блоком управления CTRL Digital Controller с абсолютным энкодером) - 1 шт
• лампа (встроенная в верхнюю крышку) BLED - 1 шт
• пружина для балансировки (синяя,  d=61mm) SP/61/01 - 1 шт
• стрела 4 м эллиптическая алюминиевая (с резиновыми профилями) BA/68/4 - 1 шт
